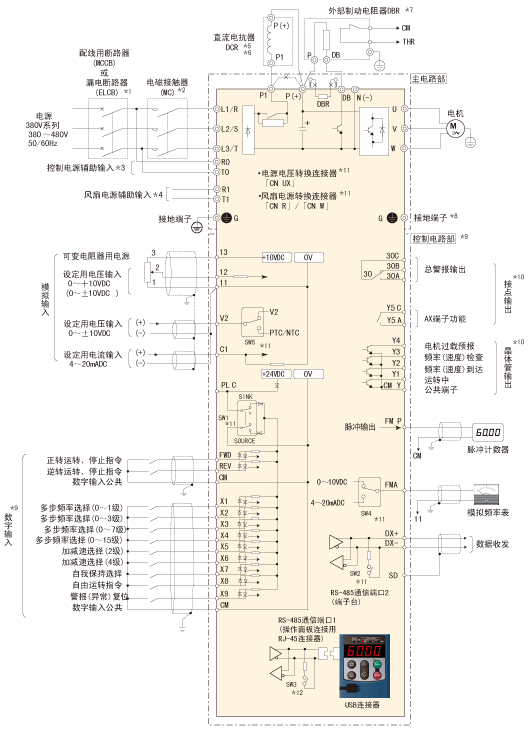

＊1 在变频器输入侧(初级侧)有配线保护，因此，请安装各变频器推荐的配线用断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请勿使用推荐功率以上的断路器。

＊2 MCCB或ELCB是在从另外的电源分离变频器时使用的，因此，根据需要，请在各个变频器上设置推荐的电磁接触器(MC)。此外，把MC或螺线管等线圈设置在变频器的附近时，请并列与浪涌吸收器相连接。
＊3 即使变频器的主电源切断，也希望保持保护功能共作时的整体警报信号时，或希望操作面板进行显示时，请把本端子连接到电源上。即使不向该端子提供电源输入，变频器也可以运转。
＊4 通常不需要连接。高功率因子电源感应PWM转换器: 与RHC系列(以下称为PWM转换器)组合时使用。
＊5 连接直流电抗器(DCR)选配件时，请拆下端子P1-P(+)间的短路棒后再进行连接。
＊6 适用电机的输出功率为75kW以上时，请务必连接直流电抗器(DCR)选配件。
并且，电源变压器的功率为500kVA以上，且是变频器额定功率的10倍以上时，及在同一电源系统“有半导体负荷时”，请连接直流电抗器(DCR)
＊7 在7.5kW以下的变频器上的端子P(+)-DB之间，连接有内置制动电阻器。在连接了外部制动电阻器(选配件)时，请务必拆除内置制动电阻器的连接。
＊8 是电机的接地用的端子。请根据需要连接。
＊9 在控制信号线中，请使用双绞线或屏蔽线。屏蔽线请接地。为了防止噪音导致的误动作，请尽量与主电路配线分隔开，切勿放入同一个电缆槽内。(建议距离10cm以上。)出现交叉时，请与主电路配线尽可能垂直相交。
＊10 在端子FWD、REV以及X1～X9(数字输入)，端子Y1～Y4(晶体管输出)，端子Y5A/C，30A/B/C(接点输出)中记载的各种功能，显示的是出厂时所赋予的功能。
＊11 是主电路的切换连接器。详情请参考使用说明书。
＊12 是控制印刷电路板上的各种切换开关，可设定变频器的动作。详情请参考使用说明书。
